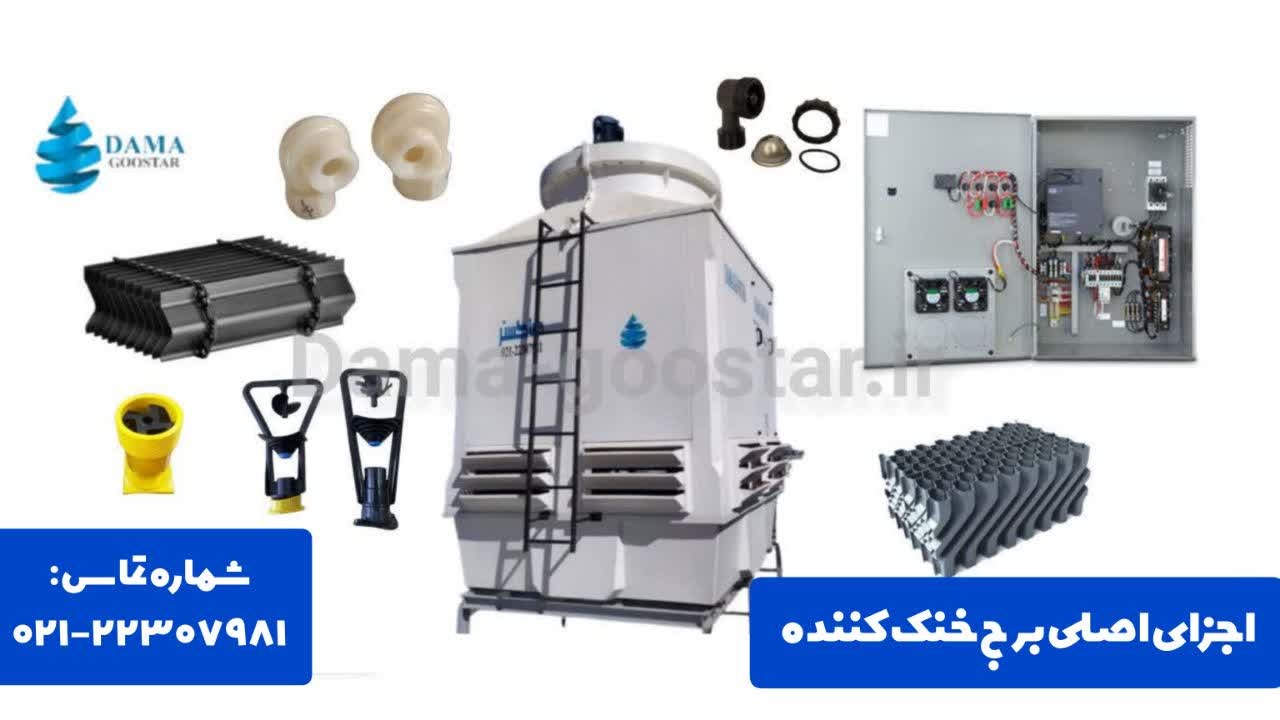

اجزای برج خنک ‌کننده

اجزای برج خنک ‌کننده (Cooling tower components) مهم ‌ترین عواملی هستند که کیفیت، راندمان و طول عمر مفید کولینگ تاور را تعیین می‌کنند که انتخاب صحیح، طراحی مهندسی، تعمیرات و بهره‌ برداری ایمن از آنها ضروریست. زمانی که قصد خرید یا انتخاب یک برج خنک ‌کننده مناسب برای پروژه صنعتی یا ساختمانی دارید آشنایی با اجزای برج خنک ‌کننده به شما کمک می‌کند تصمیم دقیق‌تر و هوشمندانه‌تری بگیرید. هر یک از قطعات کولینگ تاور نقش تعیین ‌کننده‌ ای در عملکرد دستگاه دارند. یعنی میزان مصرف انرژی، مقدار آب تلف ‌شده و حتی هزینه‌ های نگهداری را به‌ طور مستقیم تحت تأثیر قرار دهند. در این مقاله هر یک از اجزای برج خنک ‌کننده را به ‌صورت کامل بررسی می‌کنیم. همچنین نقش، نحوه عملکرد، نکات طراحی و اهمیت هر یک از اجزای برج خنک کننده را توضیح می‌دهیم.

چگونه کیفیت اجزای برج خنک ‌کننده بر طول عمر دستگاه اثر می‌گذارد؟

کیفیت اجزای برج خنک‌ کننده یکی از مهم ‌ترین عواملی است که مستقیماً بر دوام، راندمان و هزینه ‌های تعمیر و نگهداری دستگاه تأثیر می‌گذارد. زمانی که بدنه از فایبرگلاس مرغوب ساخته شده باشد در برابر اشعه UV و خوردگی مقاوم است. پس سال ‌ها بدون افت کیفیت کار می‌کند. فن ‌های کامپوزیتی با یاتاقان‌های تقویت ‌شده نیز باعث کاهش لرزش و جلوگیری از فرسایش زودرس قطعات می‌شوند. پکینگ‌ های PVC یا PP باکیفیت، مانع رسوب ‌گذاری شدید شده و فرآیند تبادل حرارت را پایدار نگه می‌دارند. همینطور نازل‌ ها و قطره‌ گیرهای استاندارد از هدررفت آب جلوگیری کرده و بار اضافی روی سیستم ایجاد نمی‌کنند. به‌ طور خلاصه استفاده از اجزای مرغوب عمر برج خنک کننده را چند برابر افزایش می‌دهد. حتی مصرف انرژی، هزینه ‌های سرویس و توقف ‌های اضطراری را به حداقل می‌رساند. هرچه کیفیت قطعات بهتر باشد برج خنک‌ کننده در شرایط سخت آب ‌و هوایی و کاری عملکردی پایدارتر و طول عمری بسیار بیشتر خواهد داشت.

بدنه و ساختار اصلی برج خنک ‌کننده

بدنه برج خنک ‌کننده مانند پوسته ‌ای تمام بخش‌ های داخلی برج خنک ‌کننده را در خود جای می‌دهد. پس شرایط لازم برای فرآیند تبخیر و انتقال حرارت را فراهم می‌کند. معمولاً بدنه برج خنک ‌کننده را از مواد مختلفی مانند فایبرگلاس تقویت ‌شده، بتن، چوب اشباع یا فولاد گالوانیزه می‌سازند. امروزه استفاده از فایبرگلاس به دلیل وزن سبک، مقاومت در برابر خوردگی و طول عمر بالا بسیار رایج شده است. نکته مهم در طراحی بدنه کولینگ تاور شکل آیرودینامیک آن می‌باشد. چون باید امکان جریان مناسب هوا را فراهم کرده و از اتلاف انرژی جلوگیری نماید. همینطور باید استحکام کافی در برابر وزن تجهیزات داخلی و فشارهای باد را داشته و مانع از نشت آب و ایجاد لرزش اضافی شود. در کولینگ تاورهای صنعتی بزرگ، شکل بدنه بر راندمان تأثیر مستقیم دارد. حتی چند درصد تفاوت در هندسه می‌تواند معادل ده‌ها کیلووات ظرفیت تبرید باشد.

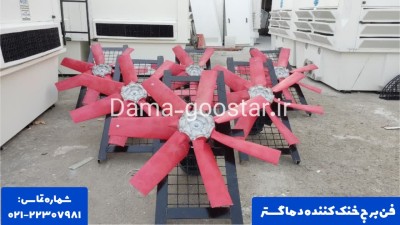

فن و مجموعه محرکه برج خنک ‌کننده

فن از اصلی ‌ترین اجزای برج خنک ‌کننده است. فن کولینگ تاور جریان هوا را از میان پکینگ‌ ها عبور می‌دهد. به علاوه فرآیند انتقال حرارت را تسریع می‌کند. معمولاً فن ‌های برج خنک ‌کننده در دو نوع محوری (Axial) و سانتریفیوژ ساخته می‌شوند. نوع محوری فن در برج‌ های خنک‌ کننده رایج‌ تر است. قطر فن ممکن است از چند ده سانتی ‌متر تا چند متر باشد. در برج‌ های بزرگ صنعتی از فن ‌هایی با پره ‌های کامپوزیتی استفاده می‌شود. این فن ها علاوه بر وزن کم صدای پایین ‌تری نیز تولید می‌کنند.

مجموعه محرکه فن شامل موتور، شفت، گیربکس یا پولی و تسمه است. موتور معمولاً بر اساس توان مورد نیاز و شرایط محیطی انتخاب می‌شود. موتور کولینگ تاور باید مقاومت کافی در برابر رطوبت و بخار آب داشته باشد. گیربکس ‌ها در برج‌ های خنک کننده بزرگ وظیفه انتقال قدرت با سرعت مناسب را دارند. در حالی که در برج‌ های خنک کننده کوچکتر از سیستم پولی و تسمه استفاده می‌شود. عملکرد صحیح فن تأثیر مستقیم بر بازدهی کولینگ تاور دارد. زیرا کم یا زیاد بودن سرعت فن فرآیند تبخیر را مختل کرده یا مصرف انرژی را افزایش می‌دهد.

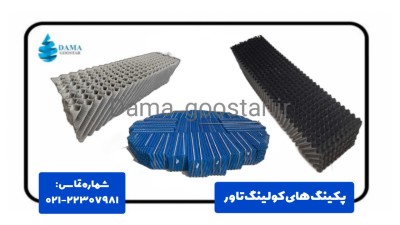

پکینگ یا سطوح تبادل حرارت کولینگ تاور

پکینگ ‌ها از مهمترین اجزای برج خنک ‌کن هستند. وظیفه افزایش سطح تماس بین آب و هوا بر عهده پکینگ هاست. سطح تماس هرچه بیشتر باشد، تبخیر گسترده‌تر و بازدهی کولینگ تاور بیشتر می‌شود. پکینگ ‌های برج خنک کننده در دو نوع فیلمی و اسپلش تولید می‌شوند. پکینگ فیلمی با ایجاد ورقه ‌های نازک آب و عبور هوا از میان آن فرآیند تبادل حرارت را بهینه می‌کند. پکینگ ‌های فیلمی از PVC یا PP ساخته می‌شوند و راندمان بالایی دارند. اما رسوب ‌پذیری آن ‌ها بیشتر است. پکینگ اسپلش نیز در محیط ‌های آلوده کاربرد دارد. به علاوه در برابر رسوب مقاومتر بوده و با خرد کردن قطرات آب و افزایش سطح تماس موجب تبادل حرارت می‌گردد.

طراحی پکینگ کولینگ تاور یکی از مهمترین بخش ‌های محاسبات برج خنک ‌کننده است. زیرا ارتفاع، فاصله لایه ‌ها، زاویه جریان و جنس آن‌ ها باید با دقت انتخاب شود. بهره گیری از پکینگ نامناسب راندمان را کاهش داده و به میزان مصرف آب و انرژی نیز می‌افزاید.

سیستم توزیع آب برج خنک ‌کننده

یکی دیگر از اجزای برج خنک کننده سیستم توزیع آب می‌باشد. سیستم توزیع آب شامل لوله ‌ها، اسپرینکلرها، نازل ‌ها و بازوهای چرخان است. سیستم توزیع کولینگ تاور آب را به ‌طور یکنواخت بر روی پکینگ ها می‌پاشد. یکنواختی پاشش آب اهمیت بسیار زیادی دارد. هر گونه تمرکز یا کمبود آب در بخشی از پکینگ سبب کاهش تبادل حرارتی، افزایش رسوب ‌گذاری و افت راندمان خواهد شد.

معمولاً نازل‌ های مورد استفاده در برج‌ های خنک‌ کننده از جنس پلی ‌پروپیلن هستند. طراحی شکل نازل، زاویه پاشش و دبی خروجی آن آب را به ذرات ریز تبدیل کرده و فضای بیشتری برای برخورد با جریان هوا ایجاد می‌کند. در کولینگ تاور‌های مکعبی از سیستم توزیع ثقلی استفاده می‌شود. در آن آب از مخزن بالایی عبور کرده و روی پکینگ ‌ها می‌ریزد. در مقابل در برج‌ های مدور چرخشی اسپرینکلرها با فشار آب می‌چرخند و عمل پاشش را انجام می‌دهند.

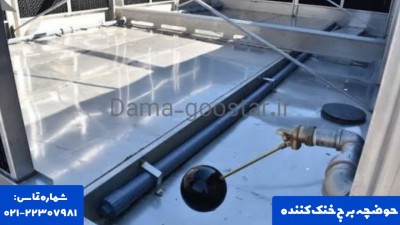

حوضچه (Basin) و کف برج خنک‌ کننده

حوضچه پایین برج خنک ‌کننده محلی برای تجمع آب سرد می‌باشد. حوضچه کولینگ تاور باید دارای طراحی مناسبی باشد. این گونه از تجمع رسوبات، رشد جلبک و ایجاد تلاطم جلوگیری خواهد شد. ابعاد حوضچه باید متناسب با دبی گردش آب باشد تا کمبود آب و پدیده کاویتاسیون در پمپ اتفاق نیفتد.

در حوضچه برج خنک کننده از صافی ‌ها یا Screens برای جلوگیری از ورود ذرات معلق به پمپ استفاده می‌شود. همچنین برخی کولینگ تاورها دارای تجهیزاتی مانند شناور کنترل سطح آب هستند. شناورها وظیفه تأمین آب جبرانی و جلوگیری از سرریز را بر عهده دارند. عموماً جنس حوضچه از همان جنس بدنه برج خنک کننده است. اما در برخی برج ‌ها از بتن یا استیل نیز استفاده می‌شود که مقاومت بالایی در برابر خوردگی دارند.

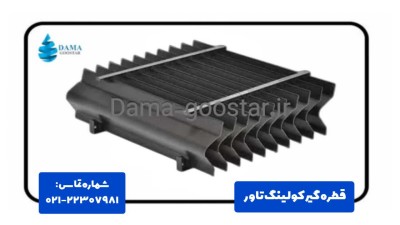

قطره ‌گیر یا دریفت‌ الیمیناتور

قطره گیر نیز یکی دیگر از اجزای برج خنک کننده می‌باشد. وظیفه قطره‌ گیر جمع ‌آوری قطرات آب معلق در هوا قبل از خروج از کولینگ تاور می‌باشد. در صورت نبود یا عملکرد ضعیف قطره‌ گیر ذرات آب همراه جریان هوا خارج می‌شود. سپس موجب هدررفت آب، آلودگی محیطی و مشکلات بهداشتی می‌گردد.

قطره‌ گیرهای برج خنک کننده در انواع مختلفی مانند لانه‌ زنبوری، چند مرحله‌ ای یا نوع صفحه ‌ای تولید می‌شوند. اصولاً جنس و متریال قطره‌ گیرها از PVC یا PP است. طراحی دقیق قطره ‌گیر اهمیت زیادی دارد. زیرا باید بدون ایجاد افت فشار بیش از حد میزان خروج قطرات را به حداقل برساند. استانداردهای صنعتی میزان دریفت را کمتر از 0.002 درصد دبی آب گردش توصیه می‌کنند که تنها با قطره‌ گیرهای پیشرفته امکان‌ پذیر است.

لوورها یا کرکره ‌های ورودی هوا

لوورها ب عنوان یکی از اجزای مهم برج خنک کننده در قسمت جانبی آن نصب می‌شوند. لوورها جریان هوای ورودی را تنظیم می‌کنند. ساختار لوور ورود نور مستقیم خورشید، پاشش آب به بیرون و ورود ذرات معلق به داخل برج خنک کننده را کاهش می‌دهند. لوورها به کنترل جریان هوا کمک کرده و در عین حال باید کمترین مانع ممکن را ایجاد کنند تا فشار اضافی بر فن وارد نشود.

متریال لوورها PVC یا فایبرگلاس است. طراحی آن ‌ها بر اساس زاویه لایه‌ ها، فاصله بین صفحات و جهت جریان هوا انجام می‌گیرد. لوور مناسب علاوه بر جلوگیری از هدررفت آب، مصرف انرژی کولینگ تاور را نیز کاهش می‌دهد.

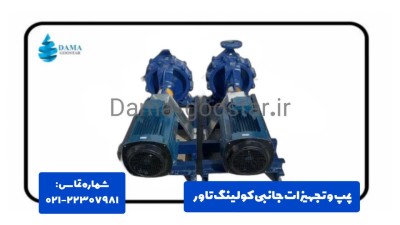

پمپ و تجهیزات جانبی آب

پمپ بخشی از خود برج خنک کننده نیست. اما ارتباط مستقیمی با عملکرد کولینگ تاور دارد. پمپ آب را از حوضچه به مدار سیستم و سپس به بخش توزیع آب در برج خنک کننده می‌رساند. انتخاب پمپ مناسب اهمیت زیادی دارد. چون فشار بیش از حد باعث پاشش نامناسب و مصرف انرژی بالا می‌شود. در حالی که فشار کم توزیع یکنواخت را مختل می‌نماید.

تجهیزات جانبی مانند شیرهای کنترلی، فلومتر، سیستم آب جبرانی و تجهیزات ضد رسوب نیز برای عملکرد صحیح برج خنک کننده ضروری هستند. برخی سیستم ‌ها از تصفیه‌ خانه یا سختی ‌گیر برای کنترل املاح استفاده می‌کنند. در نهایت طول عمر پکینگ و نازل ‌ها را افزایش می‌دهد.

نقش سیستم کنترل و اتوماسیون

در برج‌ های خنک‌ کننده مدرن از سیستم‌ های کنترل هوشمند استفاده می‌شود تا عملکرد دستگاه بهینه شود. سیستم‌ های کنترل هوشمند سرعت فن را تنظیم می‌کنند. همچنین وظیفه کنترل سطح آب، پایش دمای خروجی و بررسی راندمان تبخیر بر عهده آنهاست. کنترلرهای دیجیتال با استفاده از سنسورهای دما، فشار و جریان، شرایط واقعی برج را بررسی کرده و دستورات لازم را برای عملکرد بهینه صادر می‌کنند.

اتوماسیون مصرف انرژی را به‌ طور قابل توجهی کاهش می‌دهد. چون با کنترل دور فن (با اینورتر) می‌توان سرعت را متناسب با نیاز واقعی تنظیم کرد. در بسیاری از پروژه‌ های صنعتی، استفاده از کنترل هوشمند موجب کاهش 20 تا 40 درصدی مصرف برق شده است.

نکات مهم قبل از خرید اجزای برج خنک ‌کننده

بدون بررسی دقیق مشخصات فنی خرید اجزای کولینگ تاور باعث کاهش راندمان سیستم و افزایش هزینه ‌های تعمیر و نگهداری می‌شود. پس قبل از انتخاب قطعات یا حتی خرید یک برج خنک ‌کننده کامل باید چند نکته مهم را در نظر بگیرید. اولین نکته توجه به کیفیت متریال قطعات است. قطعاتی مانند پکینگ، فن، بدنه و نازل‌ها باید از مواد باکیفیت و مقاوم در برابر خوردگی، رسوب و شرایط محیطی ساخته شده باشند.

نکته مهم دیگر ظرفیت و سازگاری قطعات با سیستم صنعتی شماست. هر برج خنک‌ کننده بر اساس دبی آب، دمای ورودی و خروجی و شرایط کاری طراحی می‌شود. بنابراین اجزای آن نیز باید متناسب با همین شرایط انتخاب شوند. استفاده از قطعات نامناسب سبب افت راندمان خنک‌ کاری و فشار بیشتر به سیستم شود.

به علاوه توجه به استانداردهای طراحی و برند تولید کننده اهمیت زیادی دارد. تولیدکنندگان معتبر قطعاتی با استانداردهای صنعتی، طول عمر بالا و عملکرد پایدار ارائه می‌دهند. در کنار این موضوع بررسی خدمات پس از فروش، امکان تأمین قطعات یدکی و گارانتی محصول نیز جزو موارد مهم است.

در نهایت باید به مصرف انرژی و هزینه ‌های نگهداری توجه کرد. انتخاب اجزای باکیفیت و بهینه مانند فن ‌های کم‌ مصرف، پکینگ ‌های راندمان بالا و سیستم توزیع آب استاندارد در بلند مدت مصرف انرژی را کاهش می‌دهد. به دنبال آن هزینه ‌های بهره ‌برداری را به شکل قابل ‌توجهی کم می‌کند. پس یک انتخاب آگاهانه در زمان خرید عمر مفید برج خنک ‌کننده را افزایش داده و عملکرد سیستم را در بهترین حالت حفظ خواهد کرد.

خرید برج خنک کننده از تهویه دماگستر

برج خنک ‌کننده یک سیستم چند جزئی و پیچیده است که هماهنگی میان بخش ‌های مختلف آن نقش حیاتی در عملکرد صحیح دارد. شناخت دقیق اجزای برج خنک کننده برای انتخاب درست، طراحی مناسب، نگهداری اصولی و افزایش طول عمر تجهیز ضروریست. بنابراین درک علمی و مهندسی از اجزای برج خنک‌ کننده کلید بهره ‌برداری موفق از این تجهیز حیاتی است. تهویه دماگستر یکی از بهترین تولیدکننده های برج خنک ‌کننده است. دماگستر با برخورداری از آخرین فناوری ‌های روز دنیا بالاترین راندمان را در تولید برج‌ های خنک‌ کننده ارائه می‌دهد. برای دریافت راهنمایی تخصصی و قیمت دقیق تنها کافیست با دماگستر تماس بگیرید.
